3265B シリーズ DC バイアスユニット

◼ 概要

◾最大 250 A DC バイアス電流のコンポーネント テスト

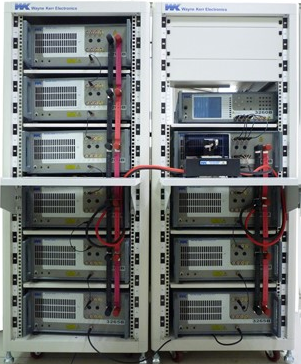

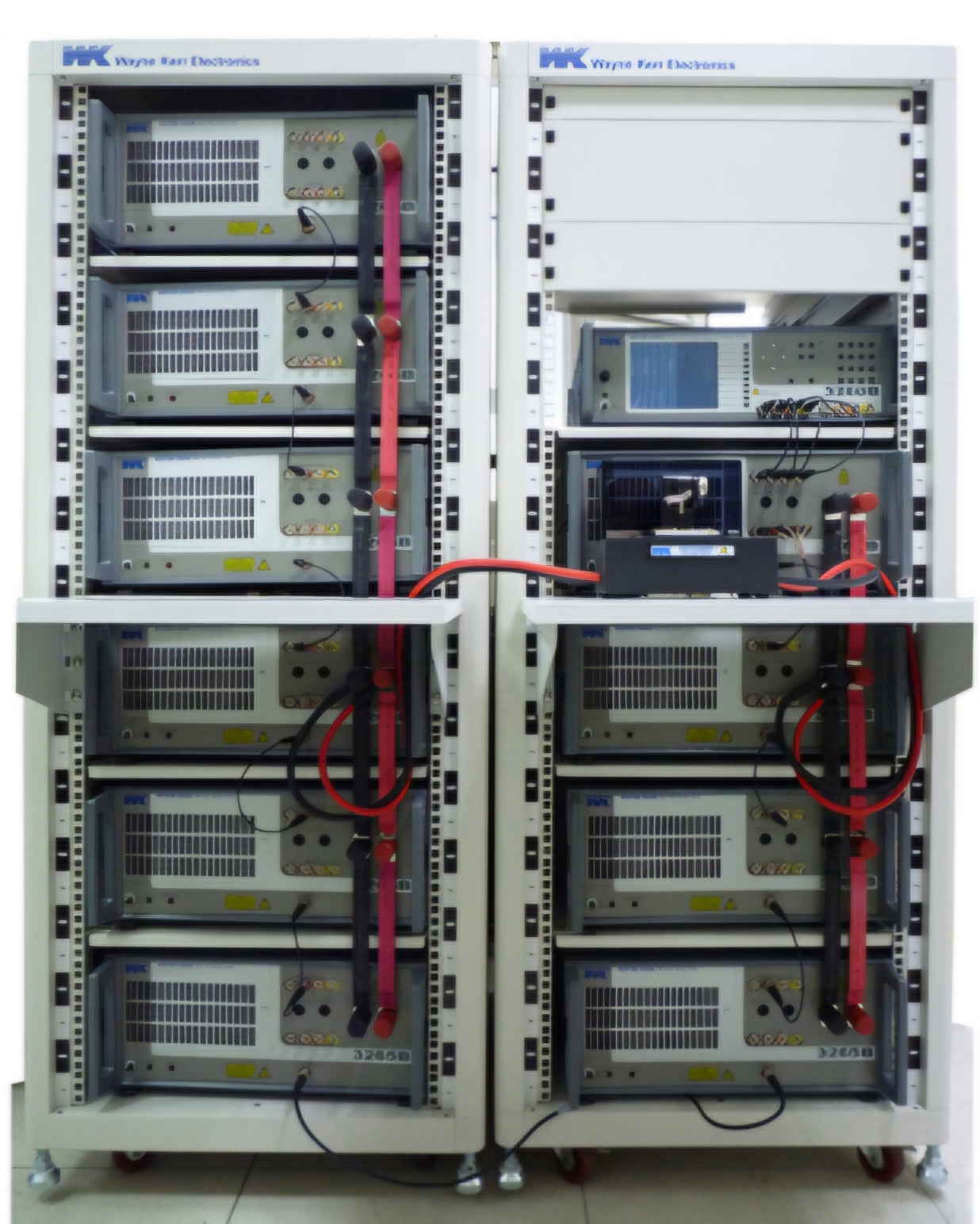

最大 250 A の電流でコンポーネントを評価するには、3265B DC バイアス ユニットを Wayne Kerr 3255B シリーズのインダクタンス アナライザーまたは 3260B プレシジョン マグネティックス アナライザーと共に使用します。 3265B/25A または 3265BQ/25A DC バイアスユニットを 1 台接続すると、1 台で最大 25 A の DC バイアス電流を 25 mA ステップで設定できます。追加の DC バイアス ユニットを追加して、5 つのユニットを並列に接続すると、最大 250 A DC までの DC バイアス電流を設定できます。

3255BL は、3265B/5A および 3265B/10A、5A および 10A DC バイアス ユニットとのみ使用できます。複数の機器を並列に接続して、25 mA のステップで設定できる最大 50 A の最大 DC バイアス電流を与えることができます。

これらの機器には、ユーザーを逆起電力から保護するための安全インターロック システムなど、多くの安全および保護機能があります。また、過熱、過度の電圧降下、およびセンス リードの障害からも完全に保護されています。

◾最大 50 A の SMD インダクタ テスト
1009 DC バイアス フィクスチャを追加すると、動作バイアス電流でデバイスを完全に評価するために、コンポーネント テスト中に最大 50 A の DC バイアス電流を SMD インダクタに適用できます。

このフィクスチャは、1 つまたは 2 つの 3265B DC バイアス ユニットと 3260B プレシジョン マグネティクス アナライザーで動作します。 2 つの 3265B/25A を使用する場合は、オプションの 1009 高電流リード セットが必要になります。

前面パネルに取り付けられた 4 つの BNC コネクタと 2 つのキャプティブ高電流ケーブルにより、3265B のシンプルさと使いやすさが保証されます。

交換可能なコンポーネント テスト キャリアにより、1009 DC バイアス フィクスチャをさまざまなデバイスで使用できることが保証されます。デバイス固有のテスト フィクスチャの開発を可能にするブランク キャリアを利用できます。あるいは、キャリアの設計および製造サービスも利用できます。

主な機能
。2 モデル: 3265B/25A、および 3265BQ/25A
。Wayne Kerr インダクタンス アナライザー 3255B、3255BQ、および精密磁気アナライザー 3260B の使いやすさを向上
。適用条件下での巻かれたデバイスのテスト
。0.025Aステップで25mA～25AのDCバイアス電流
。最大 11 V DC コンプライアンス電圧
。測定機能 L、R、D、Q、Z に適用可能
。20 Hz ～ 3 MHz の広い周波数範囲
。0.1%の基本精度
。4端子または2端子測定
。最大 5 つのバイアス ユニットを並列に接続して、5 倍の出力電流を供給することができます。
。2 つの 3265BQ を使用すると、最大 3 MHz および 50 A が利用可能
。逆起電力からオペレータを保護する安全インターロック
。インダクタンスアナライザーで簡単にラックマウント可能
