DB62Xシリーズ

概要
絶縁測定
ダンブリッジメガホーンメータープログラムは、さまざまなコンポーネント、ケーブル、材料などの漏れ電流と絶縁抵抗 (IR) を高速に測定するように設計されています。高速で強力な測定サイクル、高精度、および広い測定範囲により、ダンブリッジメガホーンメーターが 1 つになります。今日の市場で最も汎用性の高い絶縁測定機器です。

主な用途:
自動選別機でのコンデンサの迅速かつ正確なテスト。

DC500Vまでのフィルム/ホイルコンデンサのIR試験:
ほとんどのフィルム/ホイルコンデンサは、最大 500V DC のテスト電圧で IR テストされています。充電は時間と時は金なりであるため、ダンブリッジは絶縁抵抗計 DB622 に独自の機能を開発しました。簡単に言えば、この機器には 2 つの独立した高電圧 (HV) 電源があり、1 つは強力な予備充電 (最大 200 mA) 用、もう 1 つは微充電 (最大 80 mA) 用です。したがって、DB622 のプリチャージ HV 電源をいくつかのプリチャージステーションに接続し、ファインチャージをステーションの約 2 倍に接続することで、選別機を最適化できます。次に、サイクル時間中にコンデンサを十分に充電して、正確に測定し (ソート出力で)、高品質と高出力を維持します。ダンブリッジ装置を使用することで、選別ラインへの高い投資収益率を確保できます。

詳細な技術情報は、ダンブリッジから入手できます。また、自動選別機にダブル HV 電源メグオームメーターを取り付ける方法の簡単なスケッチを参照することもできます。
ダンブリッジの設置チームは、機器が正しく機能するように支援することはできません。

DC1kVまでのフィルム/ホイルコンデンサのIR試験:
1kV DC までの電圧を使用する IR テスト用のフィルム/ホイルコンデンサ用に、ダンブリッジは上記と同様のメグオームメーターを開発しました。2つの独立したHV電源だけで、最大電圧は1000Vです。プリチャージ電源は最大 100mA を供給でき、ファインチャージ電源は最大 80mA を供給できます) 。

フィルムコンデンサのキャパシタンスおよび tan ∂ 試験では、DB622 / DB623 および古い DB602 との優れた適合性がキャパシタンステスター DB232 であることに注意してください。リンクをクリックして、独自のデュアル周波数機能を備えた高速静電容量テスターの詳細をご覧ください。

HV コンデンサの IR 試験:
HVコンデンサの絶縁試験は、以前はより複雑でした。今日、ダンブリッジは、DB625-2kV を使用して最大 2kV、または DB625-5kV を使用して最大 5kV の DC テストのソリューションを提供しています。これらの絶縁抵抗計は、1 つの HV 電源のみを使用して設計されていますが、おそらく市場で最も強力な充電能力 (2kV で 45mA および 5kV で 18mA) を備えています。繰り返しになりますが、時は金なりです。高度ではない機器を使用して、コストのかかるテスト時間を無駄にする必要はありません。

複数のコンデンサのIR試験
IR テスト時間を短縮するために、ダンブリッジは IR スキャナー DB640 に最大 40 チャンネルをほぼ同時に充電する機能を提供できます。DB640 は、ダンブリッジメガホーンメーターDB621 または HV メガホーンメーター DB625 から制御されます。アイデアは、すべてのチャネルを 1 回並列に充電し、その後、最大 40 個のコンデンサから結果を得るためにクイックスキャンによって充電することです。
モジュール (4 チャネルのそれぞれ) を追加することにより、DB640 は最大 40 チャネルまでの任意のアプリケーションに最適化できます。スキャナには、各チャネルに GO / NO GO のソート出力が搭載されているため、このシステムは、たとえばマルチチャネル自動選別機での複数のセラミックコンデンサの自動 IR テストや手動実験室テストに非常に適しています。

典型的なアプリケーションの例:
コンデンサの漏れ電流のテスト、高電圧抵抗器の測定、ケーブルとハーネスの絶縁のテスト、高電圧発電機とモーターの漏れ電流のテスト、さまざまな材料 (さまざまなプラスチックなど) の電気絶縁値のテスト。

メガオームメータは、発電所や医療産業で広く使用されています。
最大 1kV の試験電圧を使用する電気モーター、発電機、ケーブルなどの大型アイテムの試験用に、ダンブリッジはフローティング HV 電源を備えたメガオームメータ DB62X シリーズを開発しました。HV 電源をフローティングにすることで、最大 1kV @ グランドレベルで HV を簡単かつ安全にテストし、同時にテスト対象内の回路、ケーブル、コネクタの漏れ電流または絶縁抵抗を測定できます。

主な特徴
• 高速テスト 45msec
• 高精度 ±2％ to 1 TΩ
• 測定範囲：10kΩ～1PΩ（Peta = 1.000.000 Giga )
• リーク電流1pA以下、精度±2％、±1pA
• テスト電圧
DB620 & 621, 10Vから1kVまで1Vステップで測定可能
DB622、10V～500V
DB623、10Volt～1000V
DB625、50Volt～5000V
• 接点チェック機能
• 強力な充電能力
• 充電電流です：
DB620 & 621 - 2/ 25/100mA
DB622/23 ダブル電源、プリチャージ200/100mA、ファインチャージ2/25mA
DB625 max 5kV版 20mA、DB625 max 2kV版 45mA
• 4レンジおよび/またはオートレンジ
• 5 プログラマブルリミット
• 地上でのHVテスト用にDB620にフローティング電源を搭載。
• 40チャンネルIRスキャナータイプDB640で使用するように設計されています。

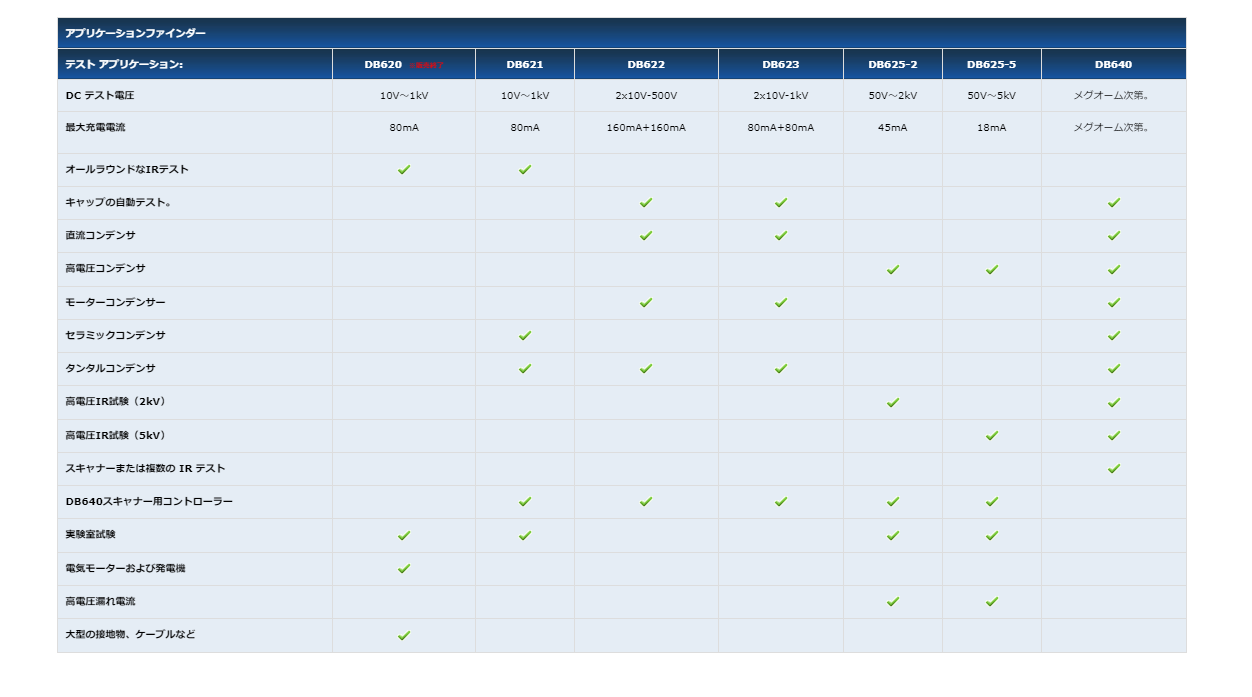

技術仕様
