1EVA40180 ケルビンクリップ (大きな顎)
-
概要
600mm 延長ケーブルは、機器側に 4 つの BNC コネクタがあり、コンポーネント側に 1 組の大きなあご付きケルビン クリップが付いています。
-
主な機能

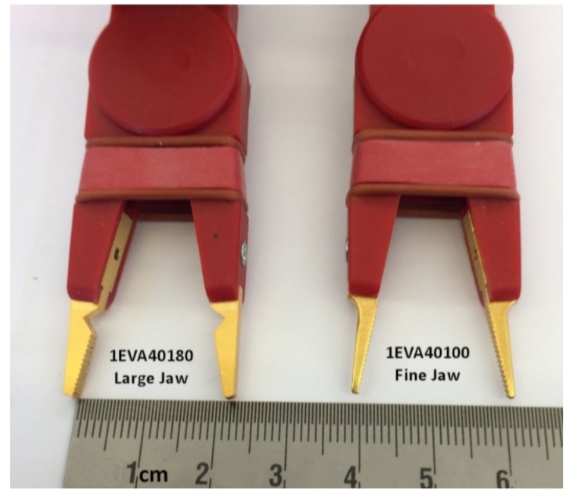

1EVA40180 ラージ ジョー ケルビン クリップには頑丈なジョーがあり、大型の測定端子を持つコンポーネントに接続できます。
-
技術仕様
周波数：20Hz～3MHz
すべてのアナライザーは、ケルビン クリップを使用する前に、開回路と短絡のトリムを実行する必要があります。
可能な場合は、HF 補正も実行する必要があります。
アナライザーへの接続 : 4-BNC 0.6 メートル ケーブル アセンブリ
DUT への接続 : 4 端子ケルビン クリップ (部品番号で定義)
最大ジョー開口部 :
-
コンパチ
– Wayne Kerr 4300 シリーズ
– Wayne Kerr 6400 シリーズ
– Wayne Kerr 3255 シリーズ
– Wayne Kerr 3260 シリーズ
– Wayne Kerr 3265 シリーズ
– Wayne Kerr 6500 シリーズ
